பிரான்சிலே உலகத்தின் பிரமிக்கத் தக்க வானுயர்ப் பட்டாம்பூச்சிப் பாலம்
[World’s Highest Butterfly Bridge in France]
சி. ஜெயபாரதன் B.E.(Hons) P.Eng (Nuclear), கனடா
பிரான்சில் ‘மில்லா நீள்வீதிப் பாலம் கட்டமைப்புப் பொறியியல் துறைநுணுக்கச் சாதனையாக உன்னத இடத்தைப் பெறுகிறது. நமது ஆராய்ச்சி, பொறித்துறை நுணுக்கங்களின் மகத்தான வல்லமையை அது எடுத்துக் காட்டுகிறது. அங்கே கட்டப்பட்டு, பிரென்ச் மக்கள் மெய்யாகப் பெருமைப்படும் அந்த மகத்தான சாதனை பிரான்சின் தீரச்செயலைப் பறைசாற்றுகிறது. நவீன வெற்றிமயமான பிரான்ஸ் தேசம், எதிர்காலத்துக்காகத் தன்னை இணைத்துக் கொள்ளும் ஓர் பங்கெடுப்புத் திட்டம், இது ‘.
பிரென்ச் அதிபதி: ஜாக்ஸ் செராக் (President: Jacques Chirac)
‘மனிதனின் படைப்பு வினைகள் இயற்கை வனப்புக்கு ஏற்புடையதாக இருக்க வேண்டும். வீதிப் பாலத்தை வானவெளியில் தூக்கி நிற்கும் தூண்கள் பூமியில் ஏறக்குறைய இயற்கையாக வளர்ந்தவை போல எழுந்து, சூழ்வெளி வனாந்திர எழிலில் தோற்றம் அளிக்க வேண்டும். பொலிவுடன் காட்சி தரும் பள்ளத்தாக்குடன், பாலம் ஒட்டுத் தையல் போட்டதுபோல் தெரியக் கூடாது. பசுமையான வனச்சரிவுகள் பரந்த வெளியில் பட்டாம்பூச்சி மென்மையாக எழுவது போல் பாலம் காணப்பட வேண்டும் ‘.
‘நமது நாகரீக யுகத்தில் பின்னணித் துணைத்துறை [Infrastructure] அமைப்பு ஒரு நாட்டுக்கு வேண்டிய அடிப்படை. பொதுவெளித் தளங்கள், நதிகள் மீது கட்டும் பாலங்கள், வீதிகள் ஆகியவைதான் மக்களை ஒருங்கிணைத்துச் சேர்க்கின்றன. மேலும் நமது வாழ்க்கைத் தரத்தை அவை செம்மைப் படுத்துகின்றன. ஆனால் ஒருவர் அளந்தறிய முடியாத மிக்க ஆன்மீக உணர்வும், நமது தேவைகளில் ஒன்றாய் அவற்றுடன் இருக்கின்றது. ‘
‘பாலம் மீது ஒருவர் வாகனத்தில் கடந்து செல்லும் போது, அவரது உள்ளத்தையும் பாலம் உயரச் செய்ய வேண்டும். கம்பீரமான பாலத்தைப் பார்க்கும் அவரது நெஞ்சில் ஓர் பரபரப்பை ஏற்படுத்த வேண்டும். மில்லா நகர் வழியே வாகனப் பயணங்களைத் தவிர்த்து அதைப் பாழாக்காமல், வான்வீதிப் பாலம் மாந்தருக்குக் கடந்து செல்ல வேறு பாதை அளிப்பதுடன், அதைத் தாண்டி மனப் பூரிப்பையும் மிகையாய்த் தருகிறது.’
பிரிட்டிஷ் கட்டமைப்புக் கலைநிபுணர்: நார்மன் ஃபாஸ்டெர் (British Architect: Norman Foster)
பொறிநுணுக்கமும் கலைத்துவமும் கலந்த வான்வீதிப் பாலம்
உலகப் பெருவிந்தைப் படைப்புகளில் முன்னணியில் நிற்கும் பாரிஸ் ஐஃபெல் கோபுரம் [Eiffel Tower], அமெரிக்காவின் சுதந்திரச் சிலை [Statue of Liberty] ஆகியவற்றை ஆக்கிய பிரான்ஸ் தேசம், மற்றுமொரு மகத்தான பொறியியற் சாதனையாக மிக்க உயரத்தில் ஒரு நீண்ட வான்வீதிப் பாலத்தைத் தனது 21 ஆவது நூற்றாண்டுப் படைப்பாக அமைத்து, உலகிலே ஓர் பரபரப்பை உண்டாக்கி யுள்ளது! தீக்குச்சி களில் நூலைக் கட்டித் தொங்கவிட்ட தொட்டில் போல் எளிதாகத் தோன்றுகிறது, பிரான்சின் பிரம்மாண்டமான இரும்புவடம் தூக்கிய புது யுகப் பாலம் [Cable-Stayed Modern Bridge]! கண்கொள்ளாக் காட்சி யாய்க் கவரும், பிரான்ஸ்-ஸ்பெயின் எல்லைப் பகுதியில் டார்ன் நதிப் பள்ளத்தாக்கில் (Tarn River Valley), உயர்ந்த மலைச் சரிவுகளில் தெரிந்தும், தெரியாமால், சூழ்வெளிப் பொலிவைச் சிறிதும் குன்றச் செய்யாது அற்புதமாக ஆக்கப் பட்டிருக்கிறது, பிரான்சின் ஜெர்மன் சில்வர் வடத் தொங்கு பாலம்!

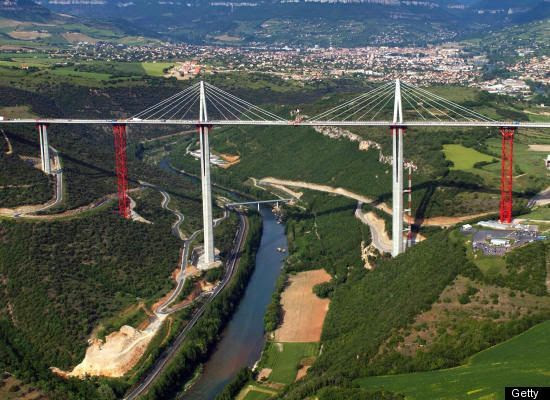

ஏழு கம்பங்கள் தாங்கி நிற்கும் 1.6 மைல் [2460 மீடர்] நீளமான வான்வீதிப் பாலம், பிரான்சின் தெற்குப் பகுதியில் மாஸ்ஸிஃப் மைய மலைப் பிரதேசப் பள்ளத்தாக்கில் (Massif Central Mountains) 886 அடி [270 மீடர்] உயரத்தில் படுத்திருக்கும் வானவில் போல காட்சி அளிக்கிறது! இந்த வான்வீதியில் மோட்டர் பயணம் செய்வதால் 60 மைல் (100 கி.மீ) பயண தூரம் குறைவதோடு, 4 மணிப் பயண நேரமும் சேமிப்பாகிறது! ஏழு தீக்குச்சிக் கம்பங்களில், எல்லாவற்றுக்கும் பெரிய கம்பம் 1125 அடி [343 மீடர்] உயரத்தில் ஐஃபெல் கோபுரத்தை விட 62 அடி மிகையாகப் பூமியில் ஊன்றப் பட்டுள்ளது, ஒரு மகத்தானப் பொறியியல் சாதனையே!
மெலிந்த, எளிதான, மென்மையான மில்லா வான்வீதிப் பாலத்தைப் படைத்தவர், பிரிட்டிஷ் கட்டமைப்புக் கலை நிபுணர் நார்மன் ஃபாஸ்டர். ரைஸ்ஸ்டாக் [Reichstag] என்னும் ஜெர்மன் பாராளுமன்றத்தைப் பெர்லினில் டிசைன் செய்த கட்டிட நிபுணர், நார்மன் ஃபாஸ்டர். பிரான்சின் தலைநகர் பாரிஸ் நகரை, ஸ்பெயின் நாட்டு எல்லையுடன் இணைக்கும் பாதையில் (A75) இப்புது வீதி, ரோன் நதி தீரத்தில் [Rhone River Valley] கோடை கால மோட்டர் வாகனங்களின் பயண நெருக்கடியைக் குறைப்பதற்காகக் கட்டப்பட்டது. ‘மலைச் சரிவுப் பள்ளத்தாக்கில் கண்ணுக்குப் பட்டும், படாமல் மெலிந்த சிற்பக் கோடுகள் போல் தோற்றம் அளிக்கிறது, பிரான்சின் புதுப்பாலம். இயற்கையோடு மனிதன் கொண்டுள்ள நடை மொழியைப் பேசுகிறது இந்தப் பாலம். மிகச் சிறிய இடத்தை அடைத்துக் கொண்டு, மலைச் சரிவு தீரத்தில் இயற்கையுடன் பொருந்தி நடமிடும், இந்தப் பாலத்தின் கட்டமைப்புப் பொலிவு எங்களைக் கவர்கிறது! ‘ என்று ஃபாஸ்டர் கூறினார்.
பிரான்சின் மில்லா வான்வீதி, ஜப்பான் கடல்மீது கட்டியுள்ள நீண்ட தொங்கு பாலம் ஆகாஷி கைகோவை விட [Akashi Kaiko, Japan] சற்று நீளமானது. மேலும் மில்லாவின் கூம்பிய தூண்கள் ஆகாஷி ைகைகோ கோபுரங்களை விட மிக்க உயரத்தைக் கொண்டவை. ஆனால் அமெரிக்காவின் ஆர்கன்ஸாஸ் நதிமேல் [Arkansas River] 1067 அடி (320 மீடர்) உயரத்தில் இருக்கும் கொலராடோ ராயல் கார்ஜி பாலத்தை விடச் [Colorado Royal Gorge Bridge] உயரத்தில் சிறியது, மில்லா வான்வீதி. ஆனால் இரும்பு உத்தரச் சட்டத்தின் மேல் மரப்பலகைகளால் கட்டப்பட்ட ராயல் கார்ஜி பாலம் மனிதர் மட்டும் செல்லும் நடைபாலமே [Pedestrian Bridge] தவிர, பிரான்ஸ் மில்லா பாலம் போன்று மோட்டர் வாகனங்கள் பயணம் செய்யத் தகுதியும், வலுவும் அற்றது! ஆகவே மோட்டர் வாகனங்கள் போக்குவரத்துக்கு ஏற்ப பேருயர்ச்சியில் கட்டப்பட்ட உலகப் பெரும் பாலம், பிரான்சின் மில்லா வான்வீதி என்பதை அழுத்தமாகச் சொல்லலாம். ஈரோப்பின் [2004] நாணய மதிப்பில் E.394 மில்லியன் ஈரோ [523 மில்லியன் US டாலர்] செலவில் கட்டி முடிக்கப்பட்ட வான்வீதிப் பாலத்தை 2004 டிசம்பர் 14 ஆம் தேதி பிரென்ச் அதிபதி ஜாக்ஸ் செராக் கோலாகல மோடு திறந்து வைத்தார்.
வான்வீதிப் பாலத்தின் கட்டுமான விளக்கங்கள்
மில்லா நீள்பாலம் 120 ஆண்டுகள் நீடிக்கும் தகுதி உடையது என்று உத்தரவாதம் அளிக்கப்படுகிறது. எதிர்பார்க்கப்படும் போக்குவரத்து வாகனங்கள், தினம் சராசரி 10,000 என்றும், வேனிற் காலச் சுற்றுலாச் சமயங்களில் உச்சம் 25,000 ஆக ஏறும் என்று அனுமானிக்கப் படுகிறது. வாகனங்கள் பாலத்தில் பயணம் செய்யக் ‘கடப்புக் கட்டணம் ‘ (Toll Fee) ஈரோ நாணயம் E 4.9 [6.5 டாலர்] செலுத்த வேண்டும். பளு வாகனங்கள், லாரி ஓட்டுநர் அதைப்போல் 4 மடங்கு தர வேண்டும். கூம்பிய நீள் தூண்கள், பாலத் தட்டுகள், அவற்றுக் குரிய சட்டங்கள் யாவும் சுமார் 36,000 டன் எடை கொண்டவை. கூடியவரை அவ்வுறுப்புகள் அனைத்தும், பாலம் அமைப்பாகும் தளங்களிலே ஒவ்வொன்றாய் இணைக்கப் பட்டன. பூமிக்குமேல் 1.6 மைல் நீளமுள்ள பாதைத் தட்டைப் பல நூறு அடி உயரத்தில் 7 தூண்கள் தூக்கிக் கொண்டு, மணிக்கு 150 மைல் (250 கி.மீ.) வேகத்தில் காற்றின் ஆற்றல் தாக்கினாலும், ஊஞ்சல் போன்று சிறிது ஆட்டம் ஆடிச் சாய்ந்து விடாதபடித் தாங்கிக் கொள்ளும் தகுதி பெற்றது, மில்லா வான்வீதி!

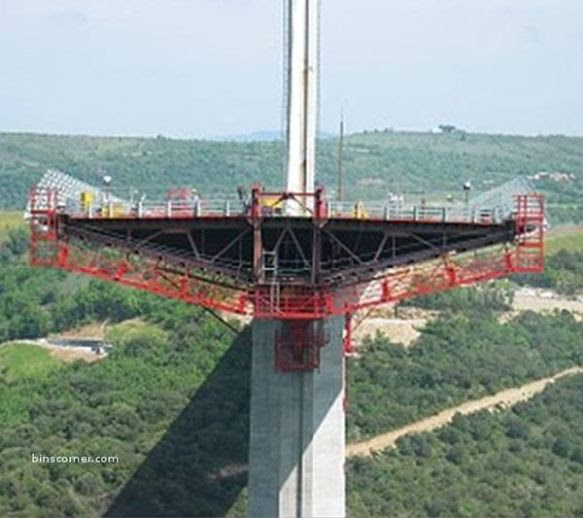

வான்வீதிப் பாலத்தின் நீளம்: 8200 அடி (2460 மீடர்). அகலம்: 106 அடி (32 மீடர்). பாலத்தின் தடிப்பு: 14 அடி (4.2 மீடர்). இரட்டைப் பாதைகளை இருதிசைகளிலும் அமைக்கப்பட்டுப் பாலம், ஒரே சமயத்தில் இரண்டு வாகனங்கள் இணையாகச் செல்லும் வசதி படைத்தது. ஏழு கூம்பிய தூண்களின் [Piers] இடையில் அமைப்பான ஆறு இடையகற்சித் தட்டுகள் [Span Plates] ஒவ்வொன்றும் 1140 அடி (342 மீடர்). முதல்-இறுதித் தூண்களின் புறத்தே உள்ள தட்டின் நீளம்: 680 அடி (204 மீடர்). ஏழு தூண்கள் 253 அடி முதல் 807 அடி வரை உயரங்கள் (77 மீ-246 மீ) கொண்டு அடித்தளம் 81 அடி (24.5 மீ) அகலமும், பாலத் தட்டு அரங்கில் 36 அடி (11 மீ) அகண்டும், உச்சியில் ஒடுங்கியும் உள்ளன. தூண் ஒன்றின் மேல் 319 அடி (97 மீடர்) கோபுரம் [Pylon] நிற்கிறது. ஒவ்வொரு தூணும் 16 இணைப்புச் சட்டங்களால் சேர்க்கப்பட்டு, 2230 மெட்ரிக் டன் எடை கொண்டது. தூண்கள் ஒவ்வொன்றின் இருபுறத்திலும் 154 முறுக்கப்பட்ட இரும்பு வடங்கள் [Twisted Steel Cables] பூட்டப்பட்டு, மனிதக் கரங்கள் போல் பாலத்தின் இடைத்தட்டு எடையைத் தூக்கி, தட்டின் மட்டநிலை [Horizontal Level] உயரத்தைச் சீராகச் சமநிலையில் நிறுத்துகின்றன. முறுக்கிய இரும்பு நாண்களின் மொத்த எடை: 5000 டன்.
2001 அக்டோபர் 17 ஆம் தேதி கட்டத் துவங்கி, 39 மாதங்களில் (3 வருடம் 3 மாதம்) 520 பணியாளிகள் வேலை செய்து கட்டி, பாலம் முடிக்கப் பட்டது ஒரு வியக்கத் தக்க சாதனையே. அதை அமைத்த முக்கிய பொறியியல் கம்பேனி: எஃப்பியாஜ் [Effiage]. அப்பாலத்தில் பயன்பட்டிருக்கும் இரும்புச் சாதனங்களின் எடையில் (36,000 டன்) ஐந்து ஐஃபெல் கோபுரங்களைக் கட்டி விடலாம்! வீதிக்குப் பயன்பட்டுள்ள காங்கிரீடின் கொள்ளளவு: 85,000 கியூபிக் மீடர். பாலவீதி அமைத்துள்ள பிரான்சின் மோட்டர் வாகன வீதி: A75 (Autoroute). 1140 அடி நீளம், 14 அடி தடிப்புள்ள காங்கிரீட் தட்டுகள், 60 டன் எடையுள்ள 13 அடிX57 அடி [4 மீடர்X17 மீடர்] துண்டுகளால் தனித்தனியாகச் சேர்க்கப்பட்டுப் பிறகு ஒவ்வொரு தட்டும், பூமியின் துணைக்கோள் மூலம் கண்காணிக்கப் பட்டு ஆயில் அழுத்த துடுப்புகளால் [Satellite-guided Hydraulic Rams], ஒவ்வொரு கனமான தட்டும், தூண்களின் மேல் மெதுவாக [நிமிடத்துக்கு 6 அங்குல] நகர்ச்சி வீதம் சீராகத் தள்ளப்பட்டு நேராக்கப் பட்டது.
வான்வீதிப் பாலத் திட்டம் உருவாகிய வரலாறு
1989 ஆம் ஆண்டு ஜூன் 22 ஆம் தேதி ஆய்வு செய்யப்பட்ட நான்கு பாதை அமைப்பு முறைகளில் ஒன்றாக வான்வீதிப் பால மாடல் தேர்ந்தெடுக்கப் பட்டது. உயர மாடல் ஒன்றும், மட்டநிலை மாடல் ஒன்றும் அவற்றில் முக்கியமானவை. மட்டநிலை வீதி மாடலில் டார்ன் நதி மீது 667 அடிப் [200 மீடர்] பாலமும், அதை நீட்சி செய்து, 7670 அடி [2300 மீடர்] மலைக்குகைப் பாதையும் தேவைப்பட்டன. குகையைத் தோண்டுவதால் டார்ன் நதியின் நீரோட்டம் குறுக்கீடு ஆவதாலும், அருகில் உள்ள நகரின் அடியே பாதை செல்வதாலும் நிதிச் செலவு அதிகமாகித் தூரமும் மிகையானது. ஆகவே மட்டநிலை மாடல் வீதி அமைப்பு கைவிடப்பட்டு, உயரத்தில் செல்லும் வான்வீதி மாடல் தகுதி பெற்றது.
1989 பூகம்பத்தில் பழுதடைந்த அமெரிக்காவின் ஸான் பிரான்சிஸ்கோ வளைகுடா தொங்கு பாலம் [Bay Bridge] 2004 இல் செப்பனிட அல்லது வேறிடத்தில் புதிதாய்க் கட்டத் தீர்மானமாகி, இப்போது மதிப்பீடைத் தாண்டிப் பல பில்லியன் டாலருக்கும் மேலோடி விட்டது. காலிஃபோர்னியா ஆளுநர் ஆர்நால்டு சுவார்ஸ்நெக்கர் [Arnold Schwarzeneggar], வளைகுடாப் பாலத்தில் டிசைன் மாறுதல் அமைக்கச் செய்து, நிதிச் செலவு குறையுமா வென்று ஆராய நிபுணர்களை ஏற்பாடு செய்தார். ஆனால் புதுப்பாலம் அமைப்புத் திட்டம் தீர்மானமாகத் தாமதமாகிக் கொண்டு வருவதால், தற்போது வளைகுடா பால அமைப்பு நிதி மதிப்பீடு [5200 பில்லியன்], பிரான்சின் வான்வீதிப் பாலச் செலவைப் போல் பத்து மடங்காகி விட்டது! பிரென்ச் பொறியியல் நிபுணர்கள் 21 ஆம் நூற்றாண்டு துவக்கத்தில் மூன்றே ஆண்டில் 1.6 நீளமுள்ள மகத்தான ஒரு புதுவித வான்வீதியைச் சிக்கனமாக 520 மில்லியன் டாலரில் கட்டி முடித்தது, மெச்சத் தகுந்த ஒரு மாபெரும் சாதனையே!
******************************
